Bedienungs-Hinweise
digicontrol S
Im normalen Betriebsmodus werden auf dem RGB-Display in der oberen Zeile linksseitig die Bereitschaft des USB-Treibers signalisiert, sowie rechtsseitig der Sende- und Empfangszustand ( RX/TX ). In der zweiten Zeile werden die eingestellten Werte ( 1-20 ) einer jeden möglichen Einstellung des Interfaces eingeblendet.
1 = AUS 20 = voll aufgedreht
Die vor den Zahlen stehenden Symbole haben folgende Bedeutung:
| Birne | Aktuell eingestellte Helligkeit des Displays |
| Buchstabe "K" | Aktuell eingestellter Kontrast des Displays |
| Lautsprecher | Aktuell eingestellte Lautstärke des Mithör-Lautsprechers ( Monitoring ) |
| Straße ( Datenautobahn ) | Aktuell eingestellte Lautstärke ins Internet hinein |
| Yagi-Antenne | Aktuell eingestellte Lautstärke aus dem Funkgerät heraus |
Durch Druck auf den "Shuttle"-Knopf ( rote Taste ) kommt man in die nächst höhere oder tiefere Ebene, je nachdem wo man sich gerade befindet. Durch mehrmaliges Drücken dieses Knopfes kommt man zum normalen Betriebsmodus zurück.
"Shuttle"-Knopf
Die blinkenden Anzeigen des Displays haben folgende Bedeutung:
Durch drehen des "Shuttle"-knopfes kann man die unterschiedlichen Einstellungen erreichen.
LCD
In dieser Einstellung wird die Helligkeit des Displays verändert.
Rechtsdrehung des Shuttleknopfes erhöht die Helligkeit, Linksdrehung verringert die Helligkeit.
Hält man bei blinkender Anzeige "LCD" die rote Taste länger fest, gelangt man automatisch in das Kontrast-Menü.
K
In dieser Einstellung wird der Kontrast des Displays verändert.
Rechtsdrehung des Shuttleknopfes erhöht den Kontrast, Linksdrehung verringert den Kontrast.
Diese Einstellung wird in der Regel nur einmal getätigt; sie ist abhängig von der zur Verfügung gestellten Spannung des genutzten USB-Ports. Diese Spannung sollte 5 Volt betragen, kann aber durchaus von Rechner zu Rechner etwas variiern.
MON
In dieser Einstellung verändert man die Empfangs-Lautstärke des angeschlossenen Funkgerätes ( Monitoring ).
Rechtsdrehung des Shuttleknopfes erhöht die Lautstärke, Linksdrehung verringert die Lautstärke.
INT
in dieser Einstellung verändert man die Lautstärke in das Internet hinein.
Rechtsdrehung des Shuttleknopfes erhöht die Lautstärke, Linksdrehung verringert die Lautstärke.
FUNK
in dieser Einstellung verändert man die Lautstärke aus dem angeschlossenen Funkgerät heraus.
Rechtsdrehung des Shuttleknopfes erhöht die Lautstärke, Linksdrehung verringert die Lautstärke.

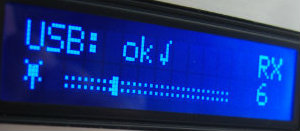

In den jeweiligen Einstellungen kann man dann mit Hilfe des "Shuttle"-Knopfes durch Rechts- oder Linksdrehung die jeweils für sich optimale Einstellung tätigen. Ein graphischer Schieberegler symbolisiert die Einstellposition.
Links wird das zur eingestellten Option passendende Symbol, rechts der aktuelle Einstellwert angezeigt.
